Automatizar a iluminação de casa sem precisar trocar os espelhos plásticos da parede é a solução favorita de quem busca discrição, economia e 100% de reversibilidade. O módulo relé inteligente fica escondido dentro da caixa de passagem 4×2 e permite controlar as lâmpadas tanto pelo aplicativo no celular quanto pelo botão físico tradicional.
Embora a instalação seja simples e dispense reformas, lidar com a rede elétrica de 110V ou 220V exige atenção aos detalhes de segurança. A seguir, você vai aprender como instalar modulo rele inteligente das marcas Sonoff, Tuya ou NovaDigital passo a passo, compreendendo o mapeamento de fios e o encaixe correto dentro da parede.
Neste artigo você vai ver:
⚠️ Alerta de Especialista ⚠️
- Desligue o Disjuntor Geral: Nunca mexa nos fios da caixa de passagem com a rede energizada. Use uma chave teste de tensão para confirmar a ausência de corrente antes de tocar em qualquer conector.
- Verifique o Espaço Interno: Caixas 4×2 antigas costumam acumular sobra de fiação rígida dobrada. Não force o módulo para entrar esmagado contra o fundo da caixa, pois isso pode dobrar os bornes de fixação ou causar superaquecimento por falta de ventilação.
🛠️ Materiais Necessários para a Instalação 🛠️
- 1x Módulo Relé Inteligente (Sonoff Mini R4, Tuya ou NovaDigital).
- 1x Capacitor 2.2µF (Apenas se a sua instalação for no padrão Sem Neutro).
- Chave de fenda e chave Philips de ponta fina.
- Chave teste de tensão (para identificar o fio Fase).
- Pedaços de fio rígido ou flexível de 1.5mm² (para fazer as pontes/jumpers).
Passo 1: Mapeamento dos Fios na Caixa 4×2

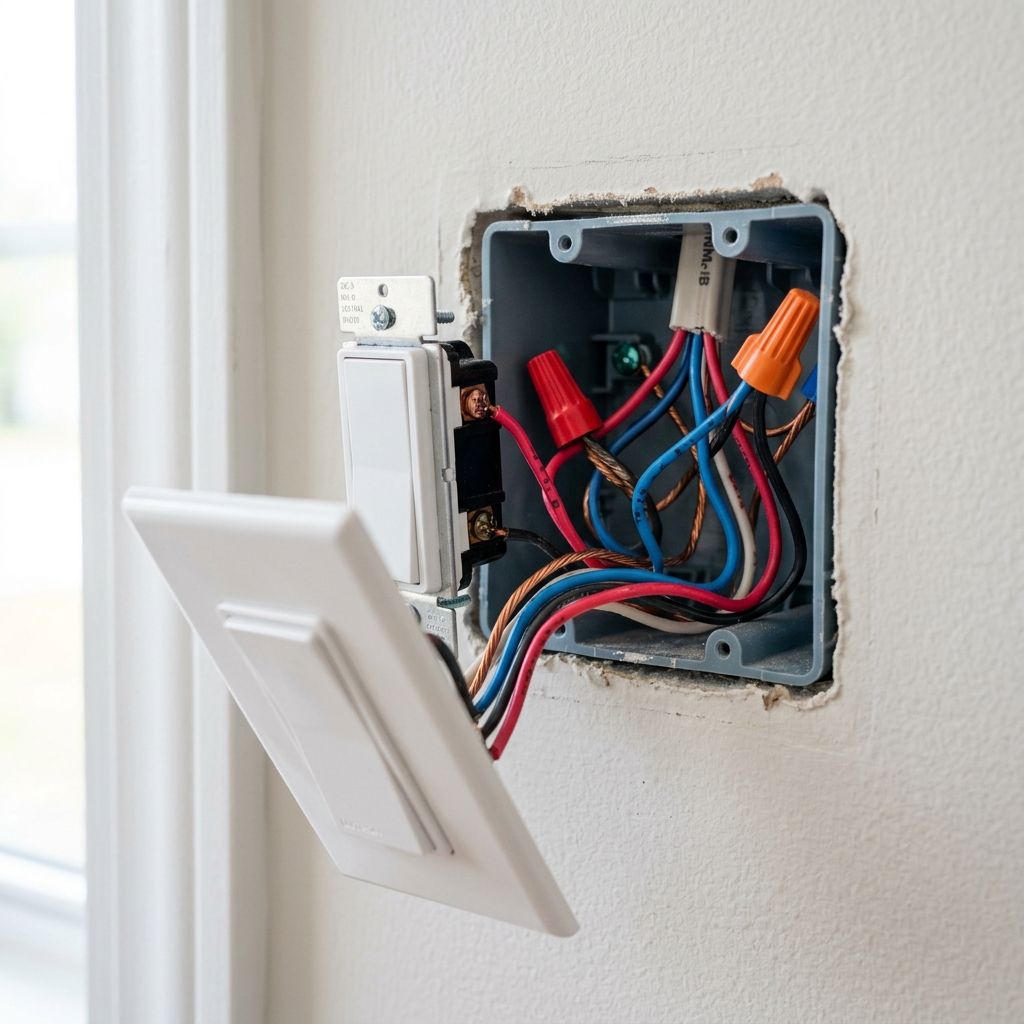

Com o disjuntor desligado, remova os parafusos do espelho e puxe o interruptor para fora da parede. Você encontrará uma das duas configurações padrão do mercado brasileiro:
- Instalação Com Neutro (Padrão Moderno): Você verá um fio Fase (geralmente vermelho ou preto), um fio Neutro (azul) e o fio Retorno (que vai para a lâmpada).
- Instalação Sem Neutro (Padrão Antigo): Você verá apenas o fio Fase e o fio Retorno. Não há cabo azul de neutro dentro da caixinha do interruptor.
Passo 2: Esquema de Ligação nos Bornes do Módulo
Os módulos inteligentes de embutir possuem bornes de parafusar identificados no próprio chassi plástico. Siga a ordem exata das conexões para o seu tipo de circuito:

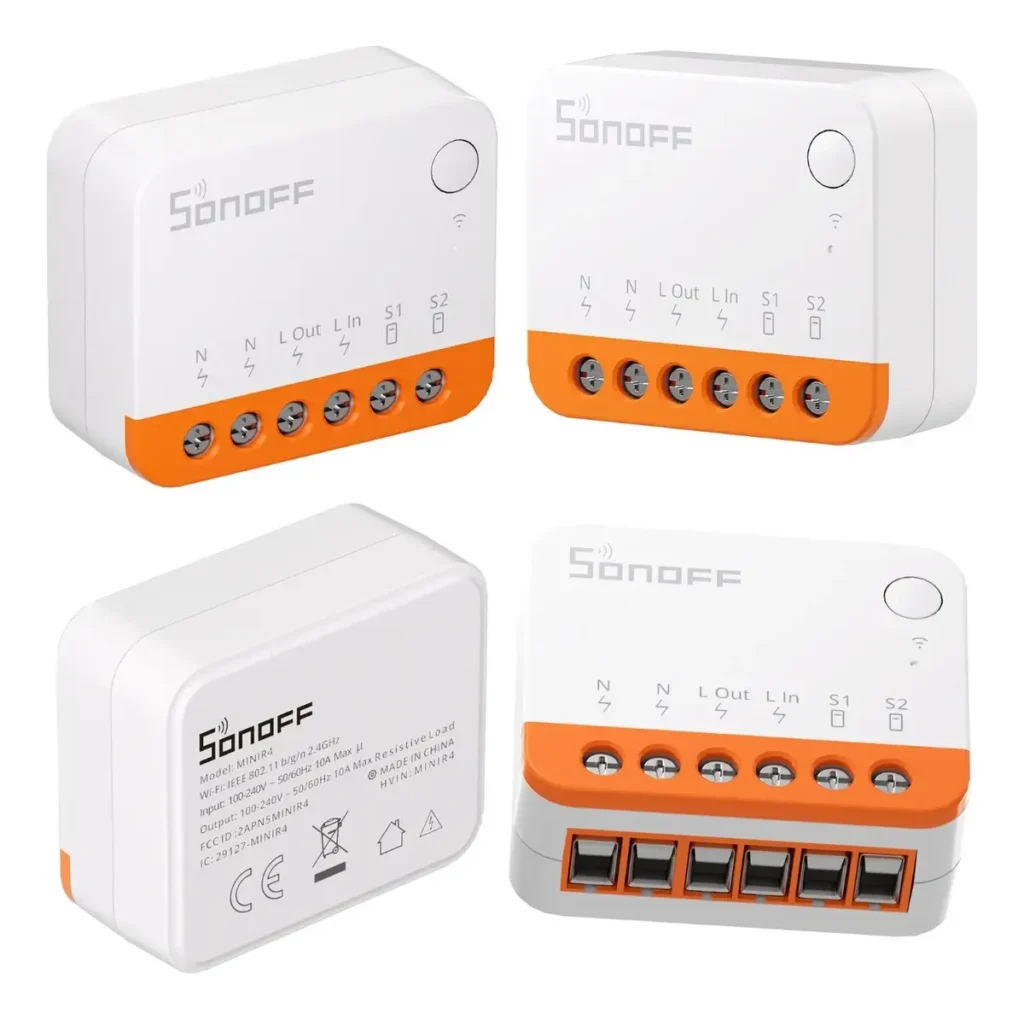

Para Módulos COM NEUTRO (Ex: Sonoff Mini R4)
- Lin (Live In): Conecte o fio Fase que vem da rede elétrica da casa.
- Nin (Neutral In): Conecte o fio Neutro (azul) vindo da parede.
- Lout (Live Out): Conecte o fio Retorno que leva energia direto para a lâmpada.
- S1 e S2 (Switch): Conecte dois fios curtos saindo dos bornes S1 e S2 direto para os dois terminais do seu interruptor físico de parede.

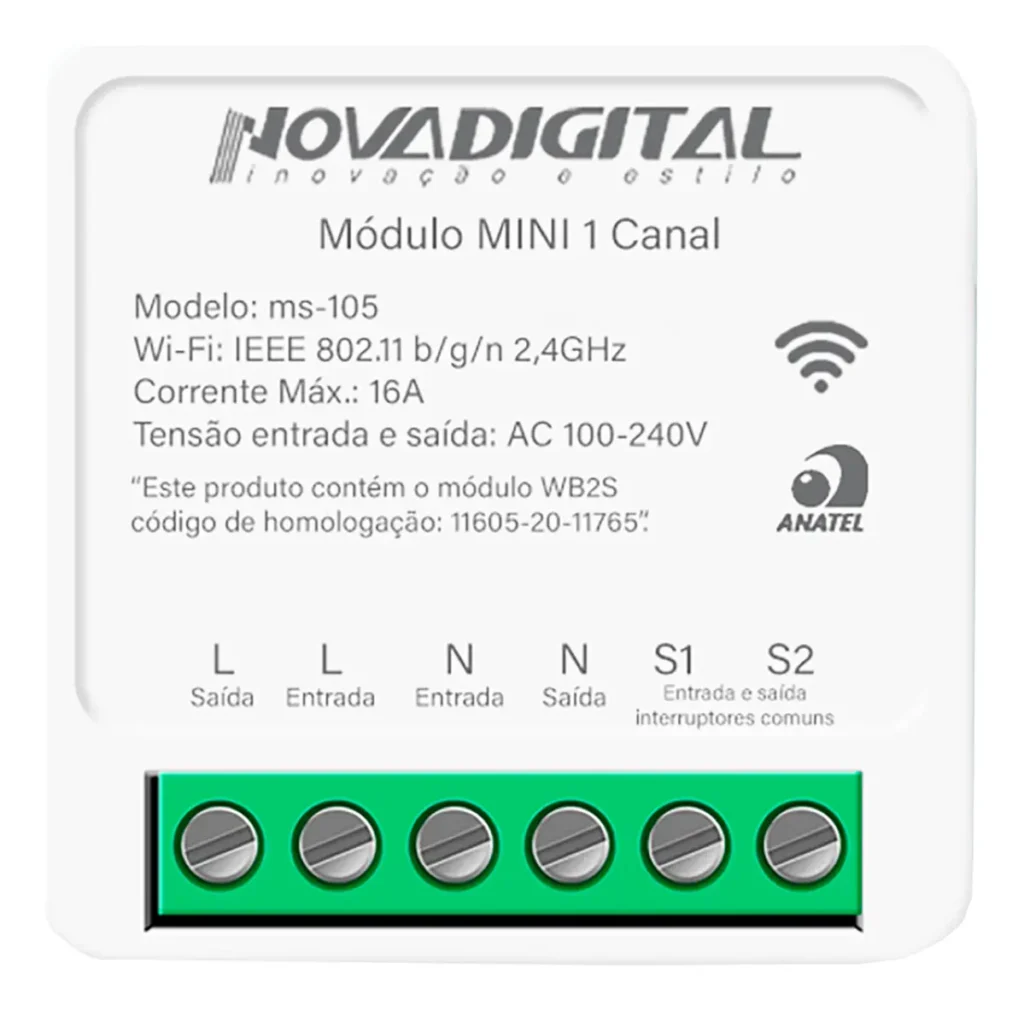

Para Módulos SEM NEUTRO (Ex: NovaDigital / Tuya Mini)
- L (Entrada): Conecte o fio Fase vindo da parede.
- L1 (Saída): Conecte o fio Retorno que vai para a lâmpada.
- S1 e S2: Conecte aos terminais do interruptor de parede.
- No Bocal da Lâmpada (Teto): Instale as duas pernas do Capacitor 2.2µF em paralelo com os fios que entram no bocal do plafonier para evitar que a lâmpada LED fique piscando com a luz apagada.
- Veja o nosso Tutorial: Como Instalar Interruptor Inteligente Sem Neutro.
Passo 3: Acomodação e Pareamento no Aplicativo
Após parafusar todos os cabos firmemente nos bornes, dobre a fiação com cuidado para o fundo da caixa 4×2. Posicione o módulo relé atrás do interruptor plástico e parafuse o espelho de volta na parede sem prensar nenhum fio nas bordas.
Como Parear:
- Religue o disjuntor geral do imóvel.
- Abra o aplicativo Smart Life / Tuya ou eWeLink no smartphone com o Bluetooth e a rede Wi-Fi 2.4 GHz ativos.
- Mantenha o botão do módulo pressionado por 5 segundos (ou alterne o interruptor de parede 5 vezes seguidas) até o LED indicador piscar rapidamente.
- Toque em “Adicionar Dispositivo” no app, insira a senha do Wi-Fi e conclua a vinculação com a Alexa ou Google Home.
Dúvidas Frequentes sobre a Instalação
Não obrigatoriamente. O processo é simples para quem tem noções básicas de ferramentas e segue os procedimentos de segurança, mas caso você tenha dúvidas sobre a identificação dos fios ou medo de manusear a rede elétrica, contratar um profissional é o caminho mais seguro.
Esse comportamento indica que a microcorrente de alimentação do relé está vazando para o circuito. Para resolver, basta instalar o capacitor de 2.2µF em paralelo com os fios da lâmpada direto no bocal do teto, absorvendo o excesso de carga elétrica.
Sim. Em circuitos paralelos (onde duas teclas controlam a mesma lâmpada), o módulo deve ser instalado exclusivamente na caixinha 4×2 onde sai o fio Retorno para a lâmpada, conectando as saídas dos interruptores nos bornes S1 e S2 do módulo.
Próximos Passos
Saber como instalar modulo rele inteligente permite modernizar a iluminação da sua casa mantendo os espelhos originais e garantindo controle total por aplicativo ou comando de voz.
